CorelDRAW“出血線”的精準預設與輔助線便捷操作

CorelDRAW軟件是一款制圖神器，各個地方都有它的身影。CorelDRAW軟件非常適合用于印刷品輸出，各種印刷圖文制作都依賴于它。所以，我們?cè)O(shè)計者每次用CorelDRAW制圖的一個關鍵就是要做好“標尺輔助線”設置，以留出“出血線”，方便后期印刷。

接下來，我們將會對CorelDRAW“出血線”精準預設和輔助線便捷操作進行解釋，我的版本是CorelDRAW 2020。如下圖所示。

圖1：cdr版本圖

一、CorelDRAW里面輔助線的設置位置

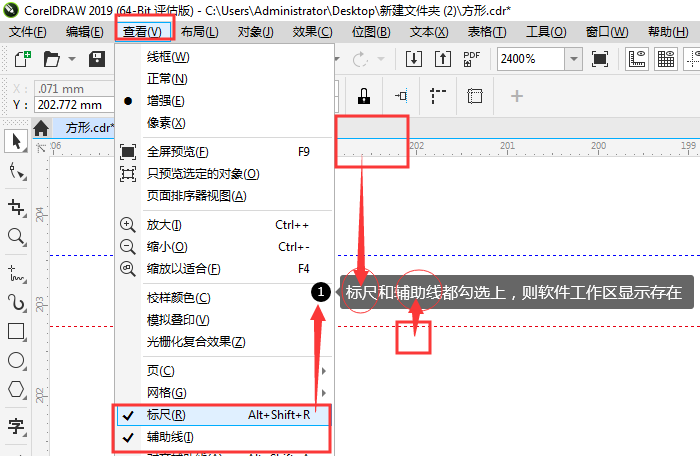

CorelDRAW里面設置顯示或者隱藏輔助線，是通過菜單欄查看設置的。如下圖所示：

圖2：輔助線設置路徑圖

二、CorelDRAW里面如何預設添加精準出血線

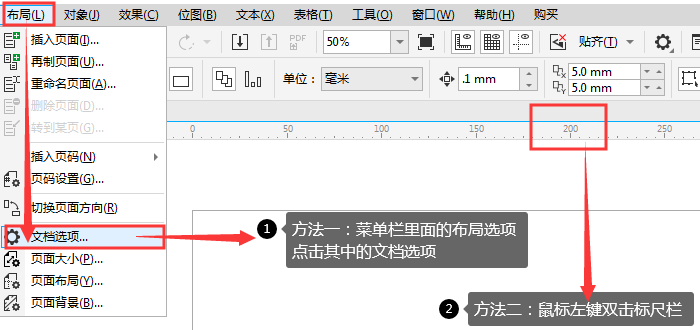

1：先找到輔助線設置頁面，可以通過兩種方式打開輔助線選項對話框。點擊菜單欄布局——文檔選項——輔助線，而我們常用的則是雙擊標尺自動彈出輔助線相關對話框。如下圖所示：

圖3：預設輔助線路徑圖

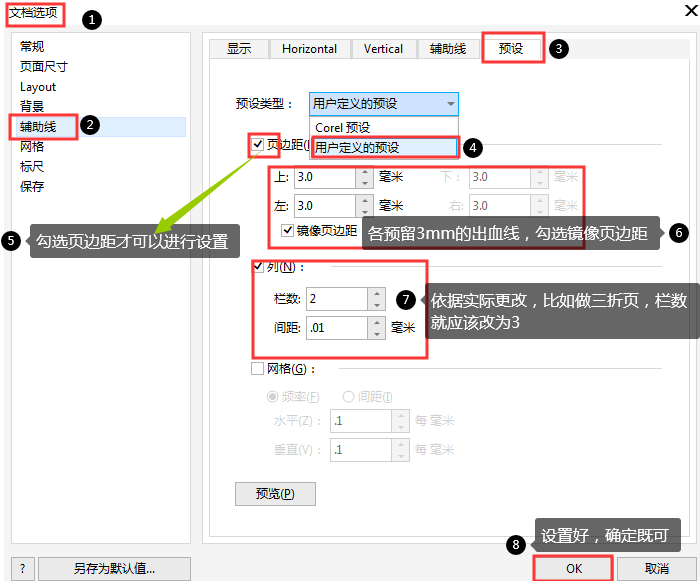

2:打開輔助線對話框之后，選擇用戶自定義選項，進行基礎的參數設置。一般我們都會給四條邊預留3mm的距離，作為輔助線。也就是廣告術語中的“出血線”，用于防止印刷畫面溢出，影響成品內容。設置如圖：

圖4：參數設置操作圖

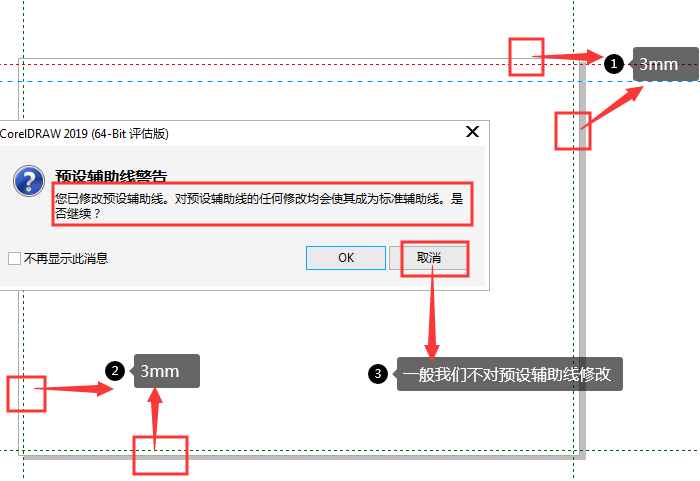

3：點擊確定，這四條精準的出血線就預設完成了，如圖。這四條出血線的位置會隨著我們CorelDRAW的畫板變化而變化，始終保持在距離頁面邊距3mm的位置。如果移動，會彈出預設警告，作為預設輔助線，大多數情況下，我們都不會去移動它。

圖5：出血線設置展示圖

三、CorelDRAW便捷手動添加輔助線

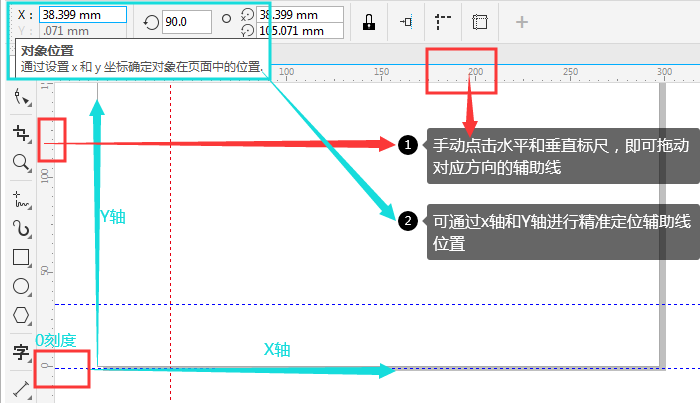

CorelDRAW里面手動添加輔助線十分方便，只需要鼠標左鍵點擊標尺拖動下移或者右移即可完成。也可以依靠參數屬性欄的X軸和Y軸輸入準確數據，進行精準定位。如下圖所示：

圖6：手動設置操作圖

四、CorelDRAW里面輔助線的基本操作

需要注意的是，通過精準預設的輔助線是呈現藍色的，而手動添加的則呈現綠色。但是兩種方法設定的輔助線，都是一樣的基礎操作，如下解釋。

選定：當輔助線被選定時，都呈現紅色。

刪除：選中，然后點擊鍵盤上的“Delete”鍵即可完成。

移動：選定對象，可以輔助線進行旋轉，移動等，都在參數屬性欄里面作調整。

鎖定：當需要框選多個文件時，不希望輔助線被選擇上，這時便可以將輔助線全選然后鎖定起來，如下解釋。

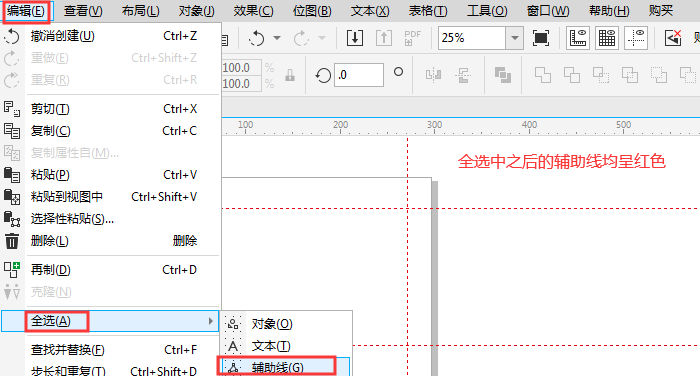

第一步，打開編輯——全選——輔助線對話框。如下圖所示：

圖7：全選設置路徑圖

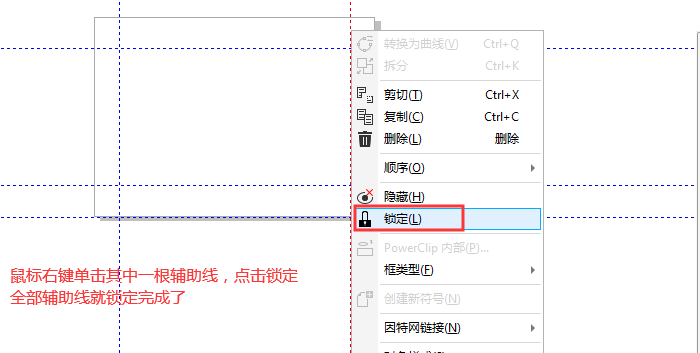

第二步，鼠標右鍵點擊其中一根輔助線，點擊鎖定，全部輔助線就鎖定起來了。如下圖所示：

圖8：全選鎖定操作圖

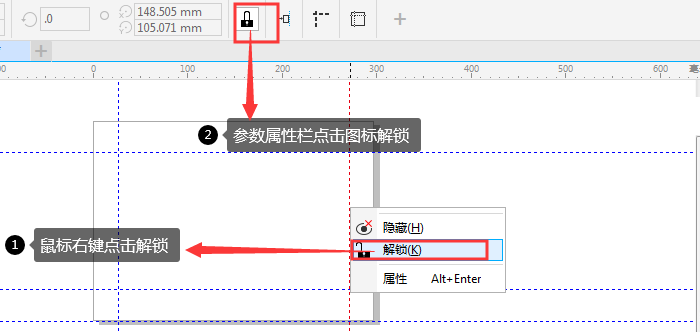

值得留意的是，雖然CorelDRAW的輔助線可以一次性全選然后鎖定，但是是不支持一次性解鎖的，意思就是，需要對每一根輔助線單獨解鎖。解鎖方法如下圖所示：

圖9：輔助線解鎖操作圖
